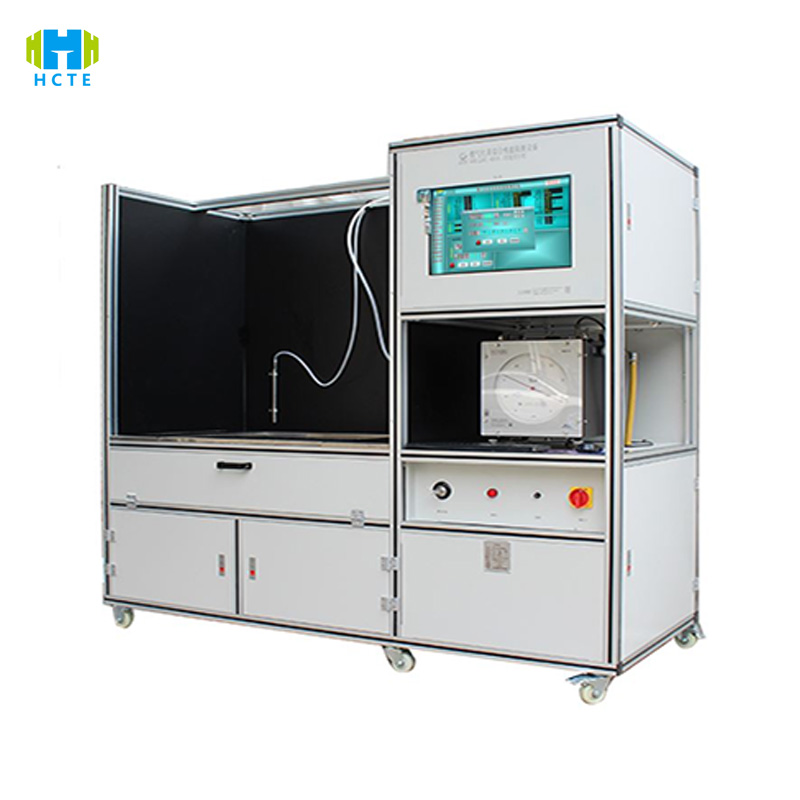

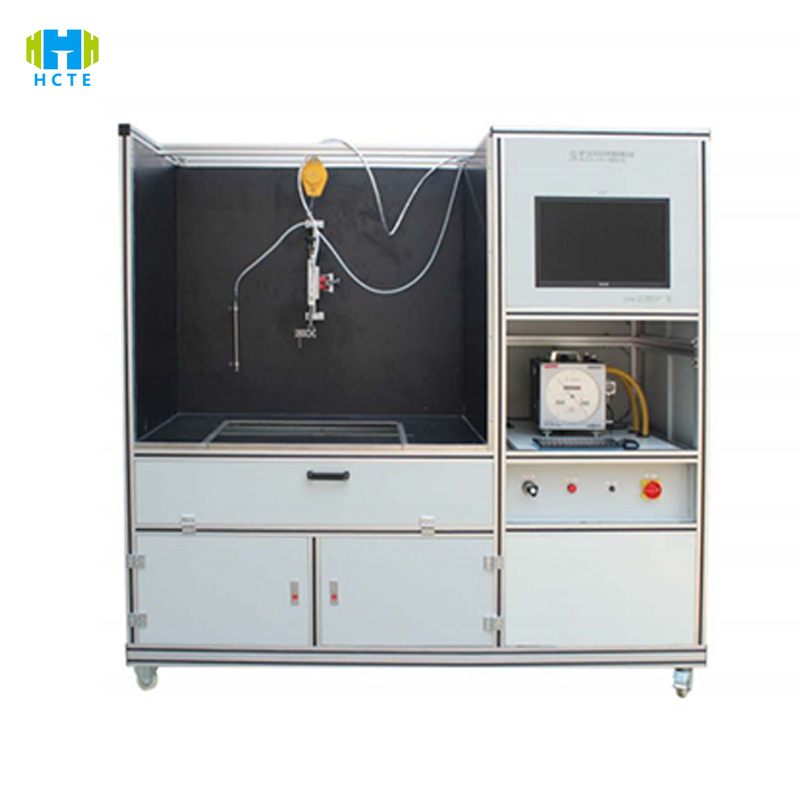

Gb 16410 Gasherd-Testgerät 5.0kw volle Wärmelast-Abdeckung Laborgrad-Genauigkeit

Gb 16410 Gasherd-Testgerät 5.0kw volle Wärmelast-Abdeckung Laborgrad-Genauigkeit

Produkteinführung

HH-ZJ-507S konzentriert sich auf die Präzisionserkennung auf Laborniveau und ermöglicht eine eingehende Analyse der Leistung von Gasherden mithilfe von drei Kernmodulen:

▎Funktion zur Leistungserkennung in allen Szenarien

Thermischer Leistungstest:

Der thermische Lastbereich beträgt 0–5,0 kW (Auflösung 0,01 kW) und unterstützt Ein-, Zwei- und Mehrbrennerherde. Es ist für Erdgas (12T/10T) und Flüssiggas (20Y) geeignet. Der Gasdruck ist von 500–3500 Pa einstellbar (Genauigkeit ±0,5 % FS).

Prüfung des Energieeffizienzniveaus (Stufe 1–3): Verbrennungseffizienz ≥ 63 % (Stufe 3) bis ≥ 69 % (Stufe 1), Berechnung des thermischen Wirkungsgrads entspricht den Anforderungen von GB 16410, Abschnitt 6.5.2, mit einer Auflösung von 0,1 %.

Sicherheit und Zuverlässigkeit:

Reaktionszeit des Flammenausfallschutzes ≤ 60 s (EN 30-1, Abschnitt 7.2.3), Luftdichtheitserkennung (1,5-facher Betriebsdruck für 30 Minuten, Leckage ≤ 0,01 l/h).

Elektrische Sicherheit: Erdungswiderstand ≤0,1Ω, Isolationsspannungsfestigkeit 1800 Vdc/1 Min., angepasst an die Anforderungen der IEC 60335-2-37 zum Schutz vor Stromschlägen.

▎Hochpräzise Sensormatrix

Kernerkennungsmodul:

Gasmassendurchflussmesser (±0,5 % FS): Bereich 0–5 m³/h, Echtzeitüberwachung von Gasdurchflussschwankungen (Auflösung 0,01 m³/h).

Infrarot-Wärmeflusssensor (±1 % FS): deckt ein Temperaturfeld von 0–100 °C ab, erfasst präzise die Wärmeverteilung auf der Herdoberfläche und identifiziert den Verlustpunkt der thermischen Effizienz.

Rauchgasanalysator (CO/NOx-Auflösung 1 ppm): Unterstützt GB 16410, Klausel 6.5.3, Umgebungserkennung, automatischer Alarm bei Grenzwertüberschreitung (CO > 0,05 %).

Umweltsimulation:

Winddrucksimulation 0–1000 Pa (Genauigkeit ± 1 % FS), Testen Sie den Windwiderstand des Ofens (z. B. Flammenstabilität unter 800 Pa Winddruck).

Feuchtigkeitskontrolle 10 % – 95 % relative Luftfeuchtigkeit (± 1 % FS), Überprüfung der Zünderfolgsrate in einer feuchten Umgebung (≥ 98 %).

▎ Intelligente Mess- und Regeltechnik sowie Datenmanagement

Bedienung und Analyse:

Der 12-Zoll-Industrie-Touchscreen (Umschaltung zwischen Chinesisch und Englisch) verfügt über 8 integrierte Testvorlagen (CCC-Zertifizierung, Energy Star-Energieeffizienz, CE-Zertifizierung für alle Elemente), einen Ein-Klick-Startvorgang und eine um 50 % verkürzte Parametereinstellungszeit.

Unterstützt benutzerdefinierte Testskripte (wie etwa die Simulation einer Zündung bei einem Plateaudruck von 80 kPa), angepasst an die Testanforderungen von Laboren in Forschung und Entwicklung.

Datenrückverfolgbarkeit:

Das 128 GB große Solid-State-Laufwerk zeichnet automatisch über 60 Parameter auf, z. B. Wärmelast, Durchfluss, Abgaszusammensetzung und generiert PDF-Berichte mit CNAS/CMA-Kapiteln (einschließlich UN/ECE-zertifizierter Datenformate).

Unterstützt die Andockung des OPC UA-Protokolls an Laborinformationsmanagementsysteme (LIMS) mit einer Datenrückverfolgbarkeitsdauer von bis zu 15 Jahren.

Produkteigenschaften

Genauigkeit auf Laborniveau: ±1 % Wärmelast, ±0,5 % Genauigkeit der Energieeffizienzerkennung, 1,2-mal besser als nationale Standards, angepasst an die strengen Anforderungen internationaler Zertifizierungen wie UL/CE

Vollständige Standardkompatibilität: Integrierte 12 internationale Standards wie GB/EN/CSA, generiert automatisch mehrsprachige Berichte (Chinesisch/Englisch/Französisch/Spanisch), unterstützt globale Zertifizierung

Simulation extremer Arbeitsbedingungen: Niederdruckzündung in 3000 m Höhe, Start bei -10 °C Niedertemperatur, Umgebungstest mit 85 % relativer Luftfeuchtigkeit, deckt globale Nutzungsszenarien ab

Intelligente KI-Analyse: Der Algorithmus für maschinelles Lernen identifiziert 7 Arten von Fehlern wie unvollständige Verbrennung und Düsenverstopfung, und die Genauigkeit der Warnung vor abnormalen Daten liegt bei >98 %

Modulares Design: Schnell abnehmbares Gas-/Winddruckmodul, schließt die Gasquellenumschaltung (Erdgas → Flüssiggas) innerhalb von 20 Minuten ab und reduziert so die Fehlerbehebungskosten

Internationale Referenzstandards

GB 16410-2020 „Gasherde für den Hausgebrauch“, Abschnitt 6.5: Prüfverfahren für Wärmebelastung und Wärmewirkungsgrad; Abschnitt 7.2: Anforderungen an Flammendurchschlagschutzeinrichtungen.

EN 30-1:2018 „Sicherheit und Leistung von Gasherden für den Hausgebrauch“ Abschnitt 5: Prüfung der Verbrennungsleistung; Abschnitt 7: Reaktionszeit der Sicherheitseinrichtung.

CSA 1.1-19 „Sicherheitsnorm für Gasherde“, Abschnitt 6: Berechnung des Wärmewirkungsgrads; Abschnitt 9: Druck und Beurteilung der Luftdichtheitsprüfung. Energy Star-Programm „Norm für die Energieeffizienz von Herden“, Abschnitt 4: Wärmewirkungsgrad ≥ 65 % (Erdgasherd); Abschnitt 5: Standby-Stromverbrauch ≤ 1 W.

GB 30720-2014 „Grenzwerte und Energieeffizienzklassen für Haushaltsgasherde“ Energieeffizienzstufe 1, thermischer Wirkungsgrad ≥ 69 % (Tischherde), das Nachweisverfahren entspricht Abschnitt 5.3.

Prüfobjekte und Prüflinge

Kerntestobjekte

Haushalts-Gasherd mit einer Flamme (0,5–3,0 kW).

Zwei-/Mehrflammen-Gasherd (1,0–5,0 kW).

Einbau-/Tisch-Gaskocher (Erdgas/Flüssiggas).

Kerntestaufgaben

Thermische Leistung: Nennwärmelast, Wärmewirkungsgrad, Wärmelastabweichung (≤±10 %), Flammenstabilität (800 Pa Winddrucktest).

Bewertung der Energieeffizienz: Energieeffizienzstufe (1–3 Stufen), Standby-Stromverbrauch, Teillasteffizienz (z. B. Effizienz ≥ 60 % bei 50 % Wärmelast).

Sicherheitsleistung: Luftdichtheit, Reaktionszeit des Flammendurchschlagschutzes (≤ 60 s), Überhitzungsschutztemperatur (95 °C ± 2 °C), Erdungswiderstand (≤ 0,1 Ω).

Umweltleistung: Rauchgaszusammensetzung (CO ≤ 0,05 %, NOx ≤ 150 ppm), Schadstoffemissionskonzentration (GB 16410, Klausel 6.5.3).

Zuverlässigkeit: 1000 Zündzyklentest (Erfolgsrate ≥ 99 %), Düsenverstopfungssimulation (500 Betriebsstunden mit 50 μm Verunreinigungsgas).

Anpassungsfähigkeit an die Umgebung: Start bei niedrigem Druck (85 % Nenndruck), Verbrennungstest in großer Höhe (0–3000 m), Start bei niedriger Temperatur (Umgebung -10 °C).

Technische Parameter
