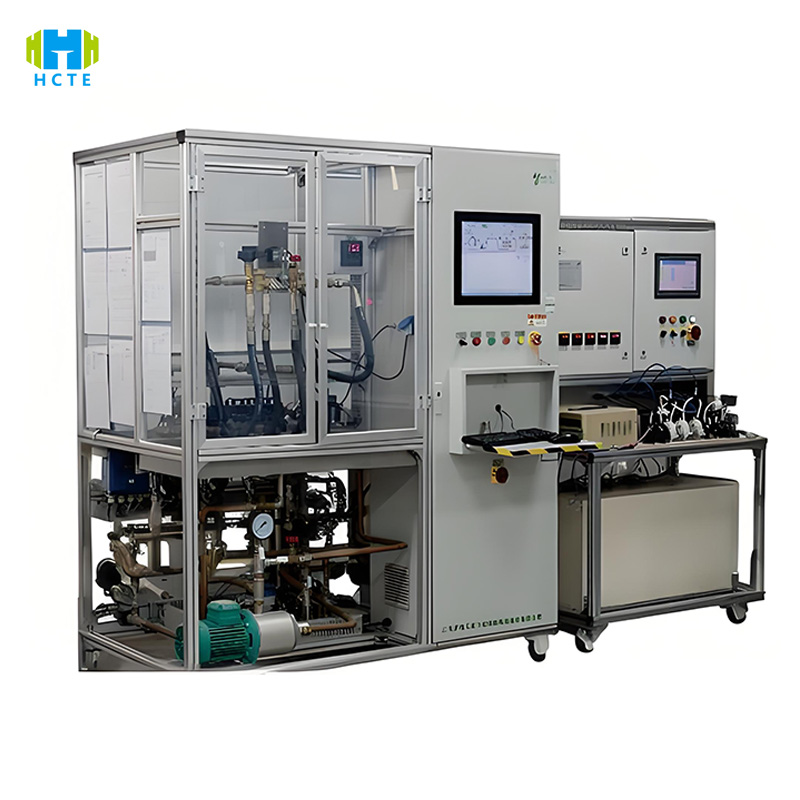

Thermische Leistungsfähigkeit ±1% des Gas-Heizofen-Testgerät-40kw ISO 9001

Thermische Leistungsfähigkeit ±1% des Gas-Heizofen-Testgerät-40kw ISO 9001

Produkteinführung

• Leistungsanpassungsfähigkeit: 0–40 kW, geeignet für wandmontierte Heizkessel (18–30 kW), bodenstehende Heizöfen (30–40 kW), unterstützt Erdgas (12T/10T), Flüssiggas (20Y), Vollgasquellenprüfung, Simulation der Verbrennungsstabilität unter verschiedenen Luftdruckumgebungen (500–3500 Pa).
• Umweltsimulation: Wassertemperatureinstellung 5–95 °C (Genauigkeit ± 0,5 °C), Raumtemperatur 5–45 °C, mit Wasserhärtesimulation (0–1000 ppm), Überprüfung der Verkalkungsbeständigkeit des Heizofens unter komplexen Arbeitsbedingungen.
• Thermische Leistung: Test der thermischen Effizienz (Methode mit dualem Thermoelement, Genauigkeit ±1 %), Lastanpassungsverhältnis (maximale/minimale Wärmezufuhr ≥3:1), Analyse der Rauchgaszusammensetzung (CO≤300 ppm, NOx≤50 ppm).
• Erkennung von Heizwasser/Brauchwarmwasser im Zweikreis: Heizwasserdurchflussrate 0–30 l/min (Genauigkeit 1 %), Badezimmerwasserdurchflussrate 0–20 l/min (Genauigkeit 0,5 %), angepasst an die Prüfanforderungen für Zweikreise gemäß GB 25034, Abschnitt 6.5.1.
• Sicherheitsleistung: Luftdichtheitserkennung (1,5-facher Betriebsdruck für 15 Min., Leckage ≤0,01 l/h), Reaktionszeit des Gasventils (Öffnen/Schließen ≤50 ms), Überhitzungsschutz (automatische Abschaltung bei 95 °C).
• Elektrische Sicherheit: Erdungswiderstand ≤0,1Ω, Isolationsspannungsfestigkeit 1800 Vdc/1 Min., entspricht den Anforderungen zur elektromagnetischen Verträglichkeit gemäß EN 61326-1.
• Bedienoberfläche: 12-Zoll-Touchscreen in Industriequalität (Umschalter für Chinesisch und Englisch) mit 8 integrierten wichtigen Testvorlagen (z. B. CE-Zertifizierung für alle Elemente, Energy Star-Energieeffizienztest), Startvorgang mit einem Klick, um 50 % verkürzte Parametereinstellungszeit.
• Datenverwaltung: Die 128-GB-Solid-State-Festplatte generiert automatisch PDF-Berichte (einschließlich SPC-Kontrolldiagrammen und Bestimmung der Energieeffizienzklasse), unterstützt den USB-/Ethernet-Export und das Andocken von MES-Systemen und die Datenrückverfolgbarkeit beträgt bis zu 10 Jahre.
• Schnelle Klemmung: Die pneumatische Schnellspannklemme erledigt den Austausch der DN20-DN50-Schnittstelle innerhalb von 5 Minuten und ist mit wandmontierten/bodenstehenden Heizöfen von Marken wie Navien und Vaillant kompatibel.

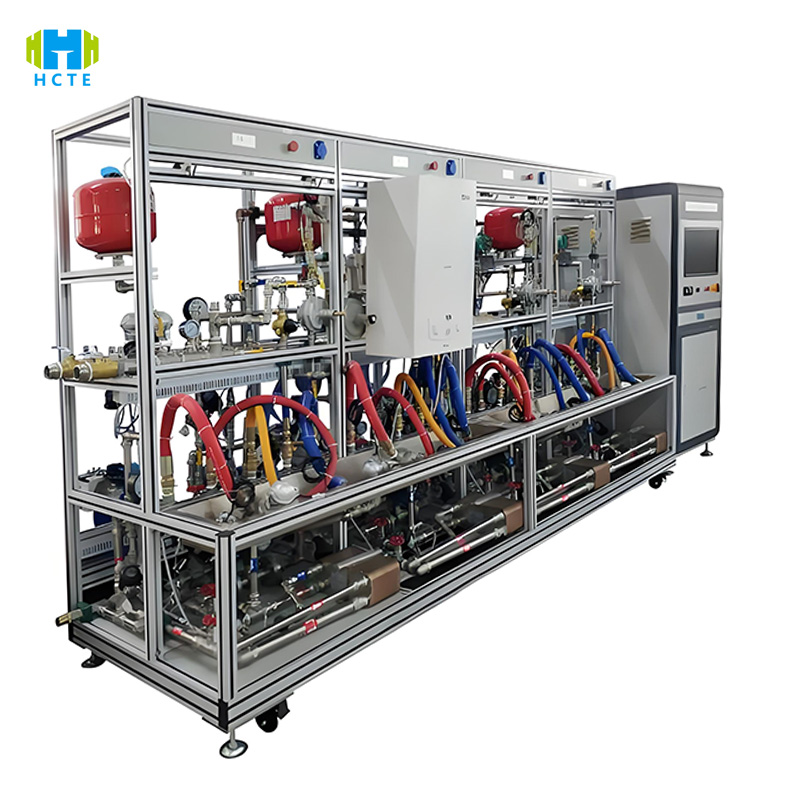

• Parallele Mehrfachstationierung: Unabhängige Standardprüfung mit 6 Stationen (optional 12 Stationen), um 80 % erhöhte Erkennungseffizienz, unterstützt die Anforderungen an vollständige Inspektion/Stichprobenprüfung für Produktionslinien mit einer Jahresproduktion von mehr als 100.000 Einheiten.

Produktmerkmale

• Aus Deutschland importierter Gasmassendurchflussmesser (±0,5 % FS), Platin-Widerstandstemperatursensor (±0,3 °C), kalibriert durch CNAS, besser als nationale Standards
• Unabhängiges Heizungs-/Badezimmerwassermodul, synchrone Erkennung der Leistung des dualen Systems, geeignet für die Überprüfung der komplexen Arbeitsbedingungen von High-End-Wandkesseln
• Integrierte GB 25034, EN 677, CSA 4.9 und 12 weitere internationale Standards, automatische Generierung von Datenberichten, die für mehrere Zertifizierungen erforderlich sind
• Echtzeitanalyse von Schwankungen der Verbrennungskurve, Identifizierung von 8 Fehlerarten wie z. B. Blockieren des Gasventils und Verkalkung des Wärmetauschers mit einer Diagnosegenauigkeit von >98 %
• Abnehmbares Gas-/Wassermodul, unterstützt schnelles Umschalten zwischen Erdgas/Flüssiggas und passt sich den Unterschieden der Gasquellen auf dem Weltmarkt an

Internationale Referenzstandards

• GB 25034-2020 „Gasbefeuerter Warmwasserkessel“, Artikel 6.5: Prüfung der thermischen Effizienz; Artikel 6.6: Prüfung der Luftdichtheit und der Sicherheitsvorrichtung.
• EN 677:2018 „Energieeffizienznorm für Gasheizkessel“, Anhang A: Berechnungsmethode für den thermischen Wirkungsgrad; Anhang B: Standby-Stromverbrauchstest (≤ 1 W).
• CSA 4.9-19 „Sicherheitsnorm für Gasheizgeräte“, Artikel 7: Prüfung der Verbrennungsleistung; Artikel 10: Überprüfung automatischer Sicherheitskontrollgeräte.
• EN 61326-1:2013 „Anforderungen an die elektromagnetische Verträglichkeit elektrischer Geräte für Mess-, Steuer- und Laborzwecke“, Abschnitt 4: Grenzwerte für Hochfrequenzstörungen (Klasse B); Abschnitt 5: Störfestigkeit gegen elektrostatische Entladung.
• ISO 9001:2015 „Qualitätsmanagementsystem“, Artikel 7.1.5: Anforderungen an die Kalibrierung von Überwachungsgeräten und die Rückverfolgbarkeit von Daten.

Prüfobjekte und Prüflinge

Kerntestobjekte:

• Wandmontierter Gasheizofen für den Haushalt (18–30 kW).
• Bodenstehender Gasheizofen (30-40 kW).
• Kommerzieller modularer Heizofen (optionales Hochspannungsmodul erforderlich).

Kerntestaufgaben

• Thermische Leistung: thermischer Wirkungsgrad, Lastanpassungsverhältnis, Rauchgaszusammensetzung (CO/NOx), Wärmeverlustrate.
• Bewertung der Energieeffizienz: Standby-Stromverbrauch (Energy Star ≤1 W), Warmwasser-Ausgabeeffizienz, Teillast-Effizienz (Anforderungen EN 677).
• Sicherheitsleistung: Luftdichtheit, Gasventilleckage, Reaktionszeit des Flammendurchschlagschutzes (≤ 30 s), Überhitzungsschutztemperatur (95 °C ± 2 °C).
• Zuverlässigkeit: 1000 Start-Stopp-Zyklentest, Wassersteinsimulation (Härte 1000 ppm, 500 Stunden Betrieb), Vibrationsbeständigkeit (10–50 Hz).
• Anpassungsfähigkeit an die Umgebung: Start bei niedrigem Druck (85 % Nenndruck), Verbrennungstest in großer Höhe (0–3000 m), Start bei niedriger Temperatur (Kaltstart bei 5 °C).
• Elektrische Leistung: Erdungswiderstand, Isolationsspannungsfestigkeit, elektromagnetische Verträglichkeit (Störstrahlung ≤40 dBμV/m).

Technische Parameter
