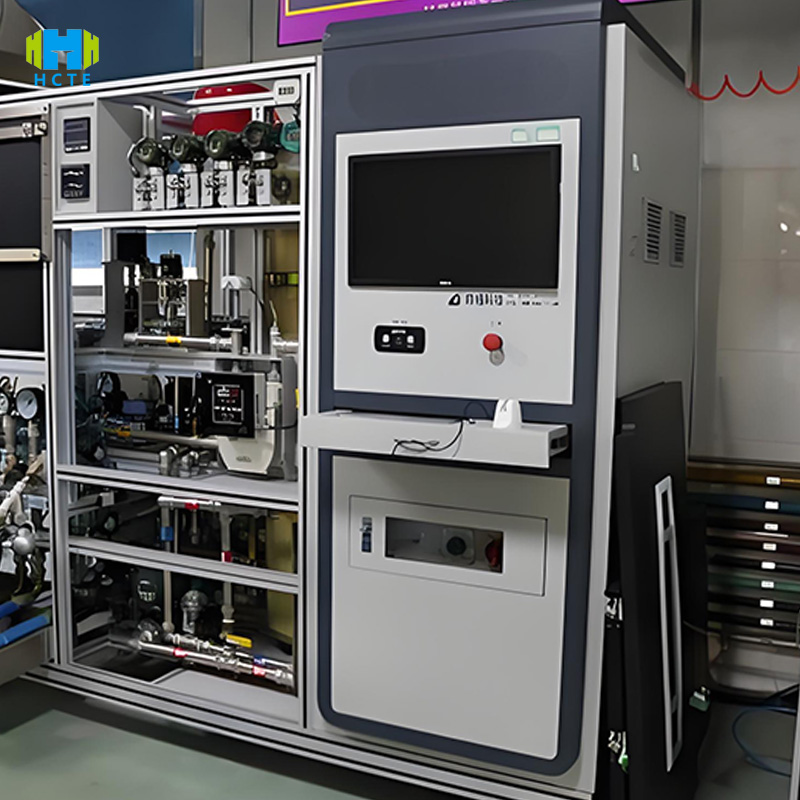

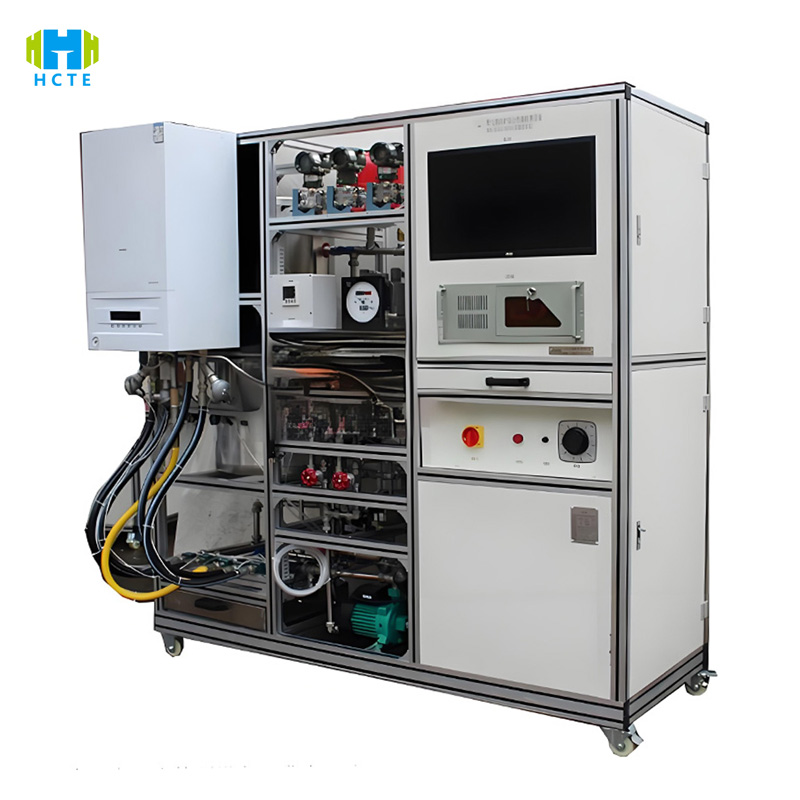

Gb 6932 En 61326 Präzisions-Gaswarmwasserbereiter-Testsystem auf Laborniveau

Gb 6932 En 61326 Präzisions-Gaswarmwasserbereiter-Testsystem auf Laborniveau

Produkteinführung

HH-RR-503S konzentriert sich auf die Präzisionserkennung auf Laborniveau und ermöglicht eine eingehende Analyse der Leistung von Gaswarmwasserbereitern mithilfe von vier Kernmodulen:

▎Tiefenerkennung im Vollleistungssegment

Anpassung der Strom- und Gasquelle:

0–40 kW deckt Warmwasserbereiter für den Haushalt (8–30 kW) und Gewerbe (30–40 kW) ab, unterstützt Erdgas (12T/10T), Flüssiggas (20Y) als Vollgasquelle, Gasdruckeinstellung 500–3500 Pa (Auflösung 10 Pa), angepasst an die globale Gasquellenumgebung.

Möglichkeit zur Simulation der Wasserqualität:

Härte 0–1000 ppm, Chloridionen 0–200 ppm einstellbar, mit Durchflussregelung 0–30 l/min, Überprüfung der Kalk- und Korrosionsbeständigkeit des Wärmetauschers und Erfüllung der Anforderungen des Wasserqualitätskompatibilitätstests GB/T 18870.

▎Mehrdimensionale Leistungsanalyse

Wärmetechnik und Energieeffizienz:

Der thermische Wirkungsgrad wird mit der Doppelplatinwiderstandsmethode (Genauigkeit ±0,8 %) getestet, was eine eingehende Überprüfung der Energieeffizienz der ersten Ebene (≥90 %) unterstützt.

Lastanpassungsverhältnis ≥5:1, Auflösung der Warmwasserausgaberate 0,1 l/min, angepasst an strenge Energieeffizienzstandards wie Energy Star;

Echtzeitanalyse der Rauchgaszusammensetzung (CO/NOx-Auflösung 1 ppm) zur Unterstützung von Umweltzertifizierungstests.

Sicherheit und Zuverlässigkeit:

Die Genauigkeit der Luftdichtheitserkennung erreicht 0,005 l/min (1,5-facher Druck für 30 min), Flammendurchschlagschutzreaktion ≤ 30 s;

Elektrischer Sicherheitstest: Isolationswiderstand ≥10 MΩ, Spannungsfestigkeit 1800 VDC/1 min, gemäß den Anforderungen der IEC 60335 zum Schutz vor Stromschlägen;

1000 Start-Stopp-Zyklen, 1000 ppm Wasserhärte, Langzeitbetrieb, Simulation der Haltbarkeit im tatsächlichen Gebrauch.

▎Intelligente Messung und Steuerung sowie Datenmanagement

Funktionsweise und Ablauf:

Der 15-Zoll-Touchscreen verfügt über mehr als 10 integrierte Standardvorlagen (CCC/CE/Energy Star), unterstützt benutzerdefinierte Prozesse und reduziert die Zeit für die Parametereinstellung um 60 %.

Wechseln Sie zwischen chinesischen und englischen Benutzeroberflächen und passen Sie sich an mehrsprachige Laborumgebungen an.

Datenrückverfolgbarkeit:

256 GB Solid-State-Speicher erfasst über 80 Parameter in Echtzeit und generiert PDF-Berichte mit digitalen Signaturen (einschließlich UN/CE-Datenformaten);

Unterstützt die Speicherung von Beweismitteln in der Blockchain und Remote-Audits und erfüllt die Anforderungen der ISO 9001 zur Datenrückverfolgbarkeit.

▎Hochpräzise Sensormatrix

Kernhardware:

Aus Deutschland importierter Gasmassendurchflussmesser (±0,5 % FS), elektromagnetischer Wasserdurchflussmesser (±0,3 % FS), Platin-Widerstandstemperatursensor (±0,2 °C), durch CNAS/CMA-Doppelkalibrierung ist die Genauigkeit 1,5-mal besser als der nationale Standard;

Dynamischer Drucksensor (Ansprechzeit <5 ms) erfasst Wasserschlageinwirkungen und simuliert extreme Betriebsdruckschwankungen (±20 %).

Modularer Aufbau:

Schnelles Umschalten des Gasquellenmoduls (Erdgas → Flüssiggas) in 30 Minuten, um die Kosten für die Laborfehlerbehebung zu senken;

Das abnehmbare Wasserkanalmodul unterstützt eine Ausdehnung bei hohen Temperaturen (95 °C) und hohem Druck (1,2 MPa) und eignet sich für Tests in speziellen Szenen.

Produkteigenschaften

Genauigkeit in Laborqualität: ±0,8 % thermischer Wirkungsgrad, ±0,3 % FS-Durchflusserkennungsgenauigkeit, angepasst an die strengen Anforderungen internationaler Zertifizierungen wie UL/CE.

Vollständige Standardkompatibilität: 15 integrierte internationale Standardtestverfahren wie GB/EN/ASME, generiert automatisch mehrsprachige Berichte (Chinesisch/Englisch/Spanisch/Arabisch).

Simulation extremer Arbeitsbedingungen: Start bei -10 °C niedriger Temperatur, Verbrennungstest in 3.000 m Höhe, Langzeitbetrieb bei 1.000 ppm Wasserhärte, deckt globale Nutzungsszenarien ab.

KI-Datenanalyse: Ein Algorithmus für maschinelles Lernen identifiziert 12 potenzielle Probleme wie instabile Verbrennung und Sensordrift und die Genauigkeit der Warnung vor abnormalen Daten liegt bei >99 %.

Modularer Aufbau: Abnehmbares Gas-/Wassermodul, vollständige Umschaltung der Gasquelle (Erdgas → Flüssiggas) innerhalb von 30 Minuten, wodurch die Kosten für die Laborfehlerbehebung gesenkt werden.

Internationale Referenzstandards

GB 6932-2015 „Gas-Durchlauferhitzer für den Hausgebrauch“ (Absatz 5: Wärmewirkungsgrad; Abschnitt 6: Sicherheitseinrichtungen).

EN 61326-1:2013 „Elektromagnetische Verträglichkeit von Messgeräten“ (Abschnitt 4 Grenzwerte für Hochfrequenzstörungen).

Energy Star-Programm „Energieeffizienzstandard für Warmwasserbereiter“ (Abschnitt 5: Wärmewirkungsgrad ≥ 90 %; Abschnitt 6: Standby-Stromverbrauch ≤ 1 W).

IEC 60335-2-34:2018 „Sicherheitsanforderungen für Warmwasserbereiter“ (Absatz 11 Temperaturanstiegsprüfung; Abschnitt 15 Feuchtigkeitsbeständigkeit).

ANSI Z21.10.3-2019 „Sicherheitsstandard für Gaswarmwasserbereiter“ (Absatz 8 Verbrennungsleistung; Abschnitt 12 Automatische Sicherheitseinrichtungen).

ISO 9001:2015 „Qualitätsmanagementsystem“ (Abschnitt 7.1.5 Kalibrierung von Überwachungsgeräten).

ASTM D6476-19 „Haltbarkeitsprüfverfahren für Gaswarmwasserbereiter“ (Abschnitt 6, Lebensdauertest).

Technische Parameter

Prüfobjekte und Prüflinge

Kerntestobjekte:

Gas-Durchlauferhitzer für den Haushalt (8–30 kW, einschließlich Brennwert-/Durchlauferhitzer).

Kommerzielle Gaswarmwasserbereiter (30–40 kW, volumetrisch/modular).

Warmwasserbereiter für spezielle Szenarien (Marine-/Plateau-Typ, Hochspannungsmodul erforderlich).

Kerntestaufgaben:

Grundlegende Leistung: Nennwärmelast, Warmwasserleistung, Wärmewirkungsgrad, Lastanpassungsbereich.

Energieeffizienz und Umweltschutz: Standby-Stromverbrauch, CO/NOx-Emissionskonzentration, Energieeffizienzstufe (GB 30720/Energy Star).

Sicherheitsleistung: Luftdichtheit, Reaktionszeit des Flammendurchschlagschutzes, Überhitzungsschutztemperatur, elektrischer Isolationswiderstand.

Zuverlässigkeit: 1000 Start-Stopp-Zyklentest, Wasserablagerungssimulation (1000 ppm Härtebetrieb für 1000 Stunden), Vibrationsbeständigkeit (10–50 Hz).

Extreme Arbeitsbedingungen: Start bei niedrigem Luftdruck (85 % Nennluftdruck), Verbrennungstest in großer Höhe (0–3000 m), Start bei niedriger Temperatur von -10 °C.

Regelleistung: Genauigkeit der Wassertemperaturregelung (±1 °C), Reaktionszeit der Leistungsanpassung (<10 s), intelligente Überprüfung der Frostschutzfunktion.
