Produkteinführung

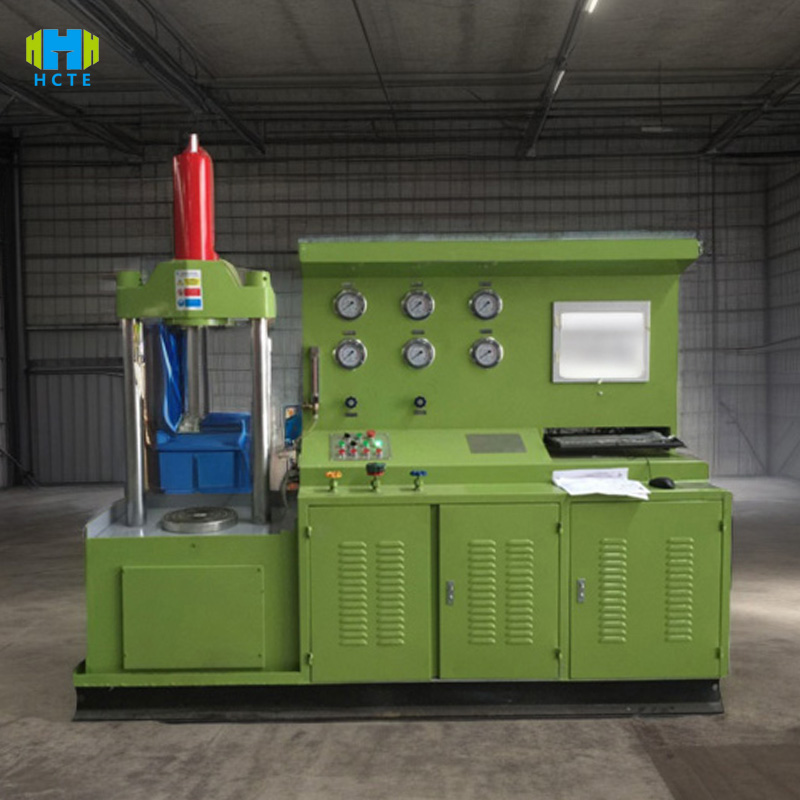

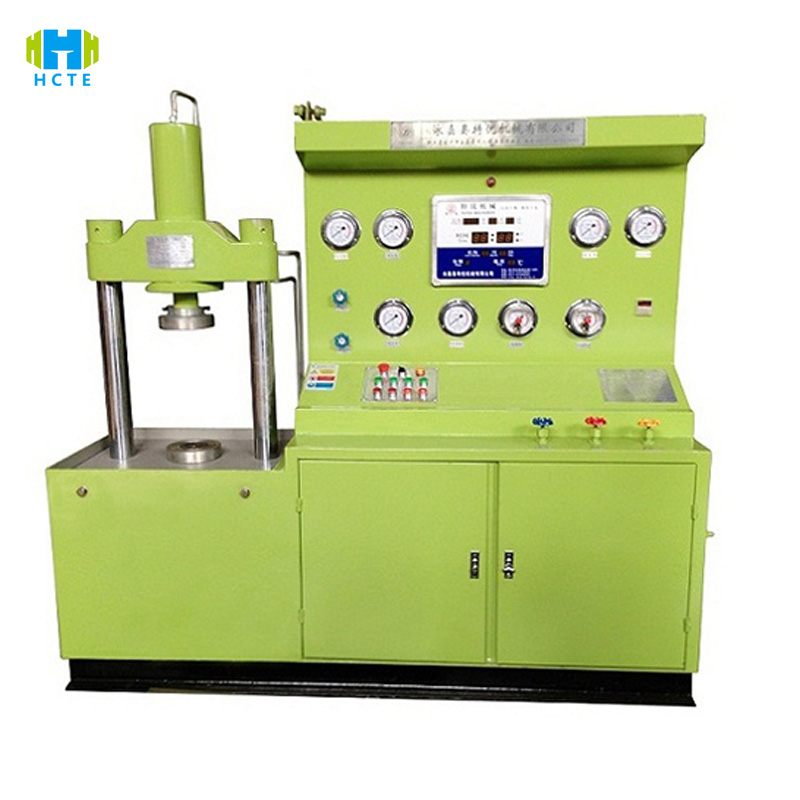

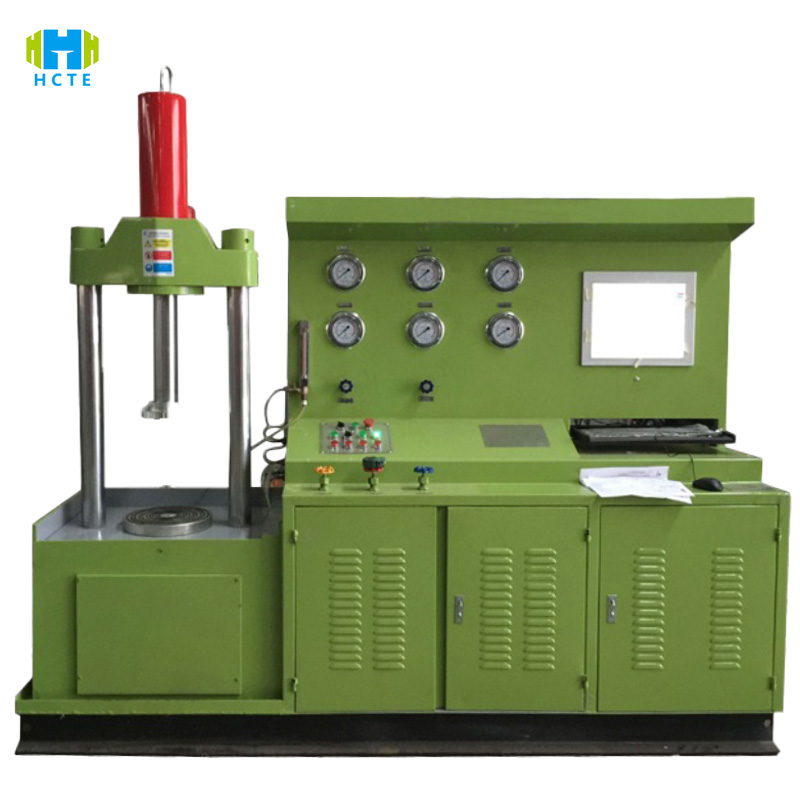

WPT-7 definiert den Leistungsüberprüfungsstandard von Ventilen/Durchflussmessern mit vertikal effizienter Erkennung und intelligenter Mess- und Steuerungstechnologie neu:

1. Vertikale Struktur und effiziente Erkennung

• Spezielles Layout: Die automatische Zentriervorrichtung wurde für vertikal installierte Absperrschieber, elektromagnetische Durchflussmesser und andere Geräte entwickelt und sorgt dafür, dass die Dichtfläche gleichmäßig beansprucht wird. Dadurch werden Neigungsfehler bei horizontalen Prüfungen vermieden und die Klemmeffizienz um 50 % erhöht.
• Umfassende Abdeckung: Flansch-/Gewinde-/Stumpfschweißverbindungen DN25-DN300 sind Plug-and-Play-fähig, und die elektrische Hebevorrichtung (Hub 500 mm) ist mit einer pneumatischen Klemmvorrichtung kombiniert, um den Austausch von Geräten unterschiedlicher Größe innerhalb von 10 Minuten abzuschließen

2. Mehrdimensionale Leistungstests

Durchflusserkennung:

Bereich 0,1–200 m³/h (Kalibrierungsgenauigkeit des elektromagnetischen Durchflussmessers ±0,3 %), unterstützt sauberes Wasser, Öl und Erdgasmedien (optionales Korrosionsschutzmodul für den Umgang mit sauren und alkalischen Umgebungen)

Durchflusscharakteristiktest: Linearität, Wiederholbarkeitsfehler (≤0,1 %), Druckverlustanalyse (Auflösung 0,01 MPa)

Druckprüfung:

0–40 MPa statischer Drucktest (Genauigkeit ±0,2 % FS), der dem 1,5-fachen Nenndruck-Hüllenfestigkeitstest und dem 1,1-fachen Dichtungstest (Leckage ≤ 0,01 l/min Flüssigkeit) entspricht

Der Impulsdrucktest (Frequenz 0–10 Hz) simuliert die Auswirkungen eines Wasserschlags im Rohrleitungsnetz und ermittelt die Ermüdungslebensdauer der Ausrüstung

3. Intelligente Messung und Steuerung sowie Datenmanagement

Bedienoberfläche: 10-Zoll-Farb-Touchscreen (1280×800), Ein-Knopf-Umschaltung zwischen Chinesisch und Englisch, integrierte ISO 5167, API 6D und über 20 weitere Standardtestvorlagen, 40 % kürzere Parametereinstellungszeit

Datenrückverfolgbarkeit: 64G verschlüsselter Speicher + USB/Ethernet-Export, automatische Generierung einer Durchfluss-Druck-Kurve, Leckage-Trenddiagramm, Oberrechner-Software unterstützt die Generierung von PDF-Berichten (einschließlich Konformitätsbestimmung)

4. Sicherheits- und Zuverlässigkeitsdesign

Hardwareschutz: Hochdruckkammer aus Edelstahl (Druckfestigkeit 60 MPa) + gehärtetes explosionsgeschütztes Sichtfenster (Lichtdurchlässigkeit 92 %), Leckageüberwachungsgenauigkeit bis zu 0,001 l/min

Dreifacher Schutz: automatische Überdruckentlastung (110 % des eingestellten Werts), Abschaltung bei Überhitzung des Motors (> 70 °C), Not-Aus-Taste (Reaktionszeit < 0,5 s), gemäß den elektrischen Sicherheitsnormen EN 61010-1

Produktmerkmale

🚀 Schnelles Spannen Elektrisches Anheben + pneumatische Verriegelung, DN300-Geräteaustauschzeit ＜10 Minuten, kompatibel mit Ventilen/Durchflussmessern mehrerer Marken

🔬 Hochpräzise Erkennung deutscher importierter Sensoren: Durchfluss ±0,3 % FS, Druck ±0,2 % FS, kalibriert durch CNAS, erfüllt die Genauigkeitsklasse 1 nach ISO 5167

🌐 Standardkompatibilität Integrierte Testverfahren gemäß API 6D und EN 12266-1, automatische Generierung der für die CE/API/CCC-Zertifizierung erforderlichen Datenberichte

📊 Intelligente Analyse Echtzeit-SPC-Statistiken (CPK-Wert/Prozessfähigkeitsindex), KI-Identifizierung abnormaler Daten (Genauigkeit 98 %) sowie Ton- und Lichtalarm

⚙️ Flexible Erweiterung Optionales Hochtemperaturmodul (0–150 °C), Vakuumsystem (Vakuumgrad ≤ 10 kPa), Anpassung an Testanforderungen unter extremen Arbeitsbedingungen

Internationale Referenzstandards

Durchflussmessstandards:

• ISO 5167-1:2018 „Differenzdruckmessgerät zur Durchflussmessung“
• Abschnitt 5: Genauigkeitsniveau und Unsicherheitsberechnung
• Abschnitt 7: Wiederholbarkeitstestmethode und Beurteilungsregeln
• GB/T 2624.1-2021 „Messung des Flüssigkeitsdurchflusses in der gesamten Rohrleitung mit einem Differenzdruckgerät“
• Abschnitt 5.3: Berechnung des Durchflusskoeffizienten und Kalibrierungsprozess

Ventilprüfnormen:

• API 6D:2020 „Rohrleitungsventil“
• Abschnitt 8.2: Verfahren zur Druckprüfung (Gehäuse-/Dichtungsprüfdruck und Druckhaltezeit)
• Abschnitt 8.3: Leckage-Akzeptanzstandard (Flüssigkeit ≤0,1 ml/min・DN)
• EN 12266-1:2019 „Druckprüfung von Industriearmaturen“
• Anhang A: Lecksuchmethode mit Blasenmethode
• Anhang B: Regeln zur Leckbestimmung nach der Druckabfallmethode

Sicherheit und elektromagnetische Verträglichkeit:

• EN 61010-1:2010 „Sicherheitsanforderungen an Messgeräte“
• Abschnitt 5: Galvanische Trennung und Überspannungsschutz
• Abschnitt 7: Mechanischer Schutzgrad (IP54/IP65)

Technische Parameter

Prüfobjekte und Inspektionsgegenstände
