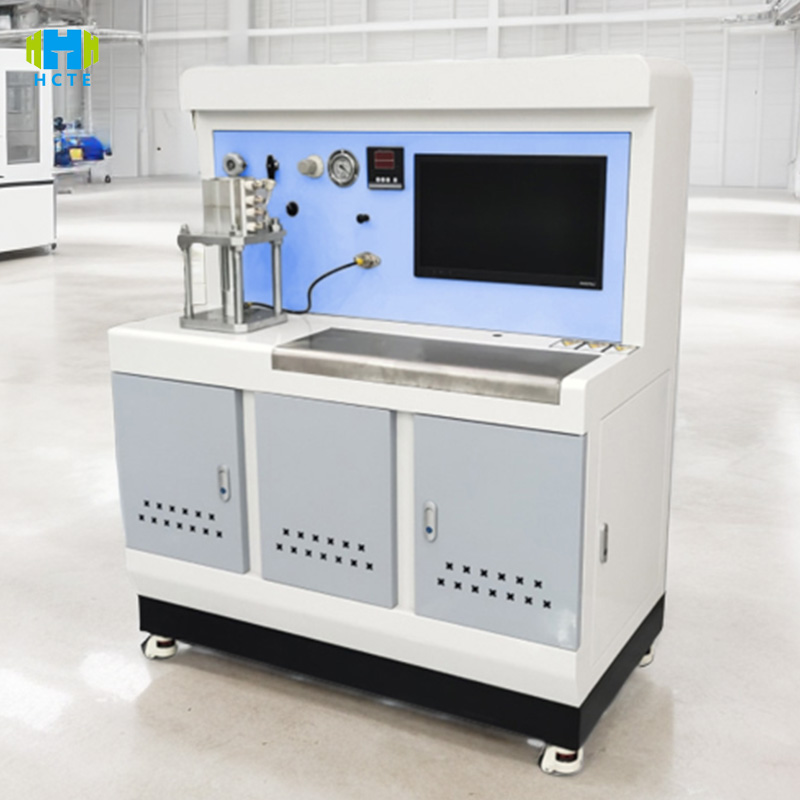

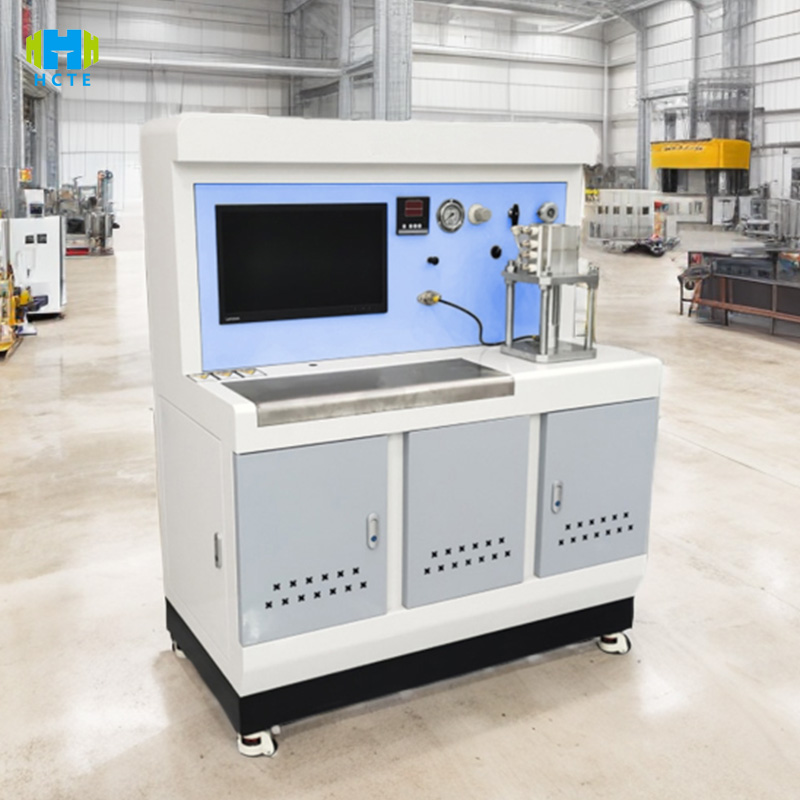

Wasserventil-Lebensdauer-Haltbarkeitsprüfstand 100.000 Öffnungs- und Schließzyklustest 0-60 MPa Volle Druckabdeckung

Wasserventil-Lebensdauer-Haltbarkeitsprüfstand 100.000 Öffnungs- und Schließzyklustest 0-60 MPa Volle Druckabdeckung

Produkteinführung

WPT-12 verwendet eine hochpräzise Zyklussteuerung und eine Vollzustandssimulationstechnologie, um eine genaue Bewertung der Lebensdauer von Wasserventilen zu erreichen:

Vollständige Abdeckung des Druckbereichs:

• Druckprüfbereich 0–60 MPa (Auflösung 0,1 MPa), geeignet für Niederdruck-Absperrventile (1,6 MPa) bis Hochdruck-Sicherheitsventile (60 MPa), unterstützt die Gehäusefestigkeit (1,5-facher Nenndruck) und Dichtungstests (1,1-facher Nenndruck).
• Öffnungs- und Schließfrequenz 0–30 Mal/Minute einstellbar, simuliert Schalterlasten in verschiedenen Szenarien wie Leitungswasserleitungen und industriellen Rohrnetzen und unterstützt Impuls- und Dauerzyklustests.

Intelligentes Mess- und Regelsystem:

• 10-Zoll-Farb-Touchscreen (Umschalter für Chinesisch und Englisch), Ein-Klick-Einstellung der Testparameter (Anzahl der Zyklen, Druck, Medientemperatur), Öffnungs- und Schließmechanismus des Servomotorantriebs mit PLC-Verbindung (Positionierungsgenauigkeit ±0,5 mm), Echtzeiterfassung des Betriebsdrehmoments (Auflösung 0,1 N·m), Leckage (Genauigkeit 0,01 ml/min) und über 30 weitere Parameter.
• Eingebauter 64-GB-Speicher, generiert automatisch eine Lebenszykluskurve (Öffnungs- und Schließzeiten – Leckage-Beziehungsdiagramm), unterstützt USB-/Ethernet-Export und Softwareanalyse auf dem oberen Computer und erfüllt die Qualitätsrückverfolgbarkeitsanforderungen von ISO 9001.

Sicherheits- und Zuverlässigkeitsdesign:

• Hochdruckkammer aus Edelstahl (Druckfestigkeit 100 MPa) mit explosionsgeschütztem Sichtfenster, eingebautem Doppellecksensor (Genauigkeit 0,005 ml/min), automatische Entlastung bei Überdruck (110 % des eingestellten Werts), gemäß den elektrischen Sicherheitsnormen EN 61010-1.
• Das intelligente Fehlerdiagnosesystem erkennt 5 typische Fehler wie Dichtungsversagen und Ventilschaftklemmen in Echtzeit mit einer Diagnosegenauigkeit von >95 % und generiert automatisch Wartungsvorschläge.

Produktmerkmale

Wasserventiladaption aller Art

• Kompatibel mit Schiebern, Absperrventilen, Kugelhähnen, Drosselklappen, Rückschlagventilen (DN15-DN300) und kann innerhalb von 10 Minuten durch Schnellspannklemmen (Flansch-/Gewindeverbindung) ausgetauscht werden, unterstützt Durchgangs-, Winkel- und andere Strukturen.
• Starke Medienkompatibilität: sauberes Wasser, Abwasser, Öl, ätzende Flüssigkeiten (optional 316L-Edelstahlrohrleitung), geeignet für Haltbarkeitstests unter verschiedenen Arbeitsbedingungen.

Hochpräziser Lebensdauertest

• Die Öffnungs- und Schließzeiten sind auf 0 bis 1 Million Mal voreingestellt (Auflösung 1 Mal) und die Zykluspositionierungsgenauigkeit beträgt ±0,2 %, wodurch die Anforderungen der „Dichtungslebensdauerprüfung“ gemäß ISO 5208, Klausel 9, erfüllt werden.
• Der Drehmomentsensor wird durch CNAS kalibriert (Genauigkeit ±1 %), überwacht Änderungen des Ventilschalterwiderstands in Echtzeit und erkennt frühzeitige Ausfälle wie Ventilschaftverschleiß und Alterung des Dichtungsrings.

Intelligentes Datenmanagement

• Der Touchscreen zeigt das SPC-Kontrolldiagramm (CPK ≥ 1,33) für eine einzelne Station in Echtzeit an. Abnorme Daten (wie etwa ein plötzlicher Anstieg von Leckagen) werden automatisch rot markiert und lösen einen akustischen und optischen Alarm aus, wodurch die Effizienz der Qualitätsprüfung um 40 % verbessert wird.
• Unterstützt den Batch-Import von Standardtestprozessen wie GB/T 13927 und API 598, verkürzt die Parametereinstellungszeit um 50 % und vermeidet manuelle Bedienungsfehler.

Modulare Erweiterungsmöglichkeit

• Optional können Hochtemperaturmodule (mittlere Temperatur 0–150 °C) und Niedertemperatur-Umgebungskammern (-40 °C) verwendet werden, um Ventillebensdauertests bei extremen Temperaturen zu simulieren.
• Das Mehrstationendesign (Standard 2 Stationen, optional 4–8 Stationen) unterstützt die parallele Prüfung von Ventilen desselben Typs und verbessert so die Effizienz der Batchprüfung erheblich.

Internationale Referenzstandards

ISO 5208:2015 „Industrielle Ventildichtheitsprüfung“

• Abschnitt 9: Prüfverfahren für die Dichtungslebensdauer (Anzahl der Öffnungs- und Schließzyklen sowie Bestimmung der Leckage)
• Abschnitt 10: Prüfdruck für die Mantelfestigkeit (1,5 × PN) und Druckhaltezeit

GB/T 13927-2023 „Industrieller Ventildrucktest“

• Abschnitt 5.2: Shell-Testverfahren und Qualifikationsstandard
• Abschnitt 5.3: Zulässiger Wert der Dichtheitsprüfleckage

API 598:2020 „Ventildruckprüfung“

• Abschnitt 4: Wasserdruckprüfungstemperatur und Mediumanforderungen
• Abschnitt 5: Luftdichtheitsprüfverfahren (Blasenverfahren/Druckabfallverfahren)

EN 12266-1:2019 „Druckprüfung von Industriearmaturen“

• Anhang A: Verfahren zur Messung von Flüssigkeitslecks (Gewichtsmethode/Volumenmethode)
• Anhang B: Berechnungsstandard für die Gasleckrate

Produktverwendung

• Ventilherstellung: Vollständige Inspektion/Stichprobenprüfung der Wasserventil-Produktionslinie (z. B. 10 für Haushaltskugelhähne), 10.000-facher Lebensdauertest, Hochdruck-Dichtungsprüfung von Industrieschiebern), um sicherzustellen, dass die gelieferten Produkte den nationalen/internationalen Standards entsprechen.
• Wassertechnik: Überprüfung der Ventile der städtischen Wasserversorgung vor der Installation (z. B. langfristige Betriebssicherheit von DN300-Absperrklappen), um Wasserlecks im Rohrnetz zu vermeiden.
• Qualitätsprüfungs- und Zertifizierungsstellen: Stellen die für CE-, API-, TS- und andere Zertifizierungen erforderlichen Lebensdauertestberichte bereit und unterstützen die Fehleranalyse, beispielsweise hinsichtlich übermäßiger Ventilleckagen und abnormalem Betriebsdrehmoment.
• Wissenschaftliche Forschungseinrichtungen: Lebensdauerbewertung neuer Dichtungsmaterialien (wie Perfluoretherkautschuk), Haltbarkeitsprüfung von Ventilkonstruktionen mit geringem Drehmoment.

Prüfobjekte und Inspektionsgegenstände

Testobjekte:

• Allgemeine Wasserventile: Schieber, Absperrventile, Kugelhähne, Absperrklappen (DN15-DN300, PN16-PN400)
• Spezialventile: Rückschlagventile, Sicherheitsventile, Druckminderventile (Adapterflansch/Gewindeanschluss)
• Badezimmerventile: Eckventile, Wasserhähne, Thermostatventile (unterstützt Niederdrucktest 0,1 MPa)

Prüfgegenstände:

• Lebensdauertest:

1. 1. Anzahl der Öffnungs- und Schließzyklen (voreingestellte Abschlussrate ≥99,9 %)
   2. Leckageänderung während des Lebenszyklus (aufgezeichnet einmal alle 1000 Mal, Genauigkeit 0,01 ml/min)

• Druckprüfung:

1. 1. Schalenfestigkeit (1,5-facher Nenndruck, keine Verformung nach 30 Minuten Druckhaltung)
   2. Dichtleistung (1,1-facher Nenndruck, Leckage nach 15 Minuten Druckhaltung ≤ Richtwert)

• Betriebsleistung:

1. 1. Öffnungs- und Schließdrehmoment (Abweichung Öffnungs-/Schließwiderstand ≤5%)
   2. Hub/Drehhub des Ventilschafts (Positionierungsgenauigkeit ±0,5 mm)

• Zuverlässigkeit:

1. 1. Dichtring-Verschleißtest (Härteänderung ≤5HA nach 100.000 Zyklen)
   2. Starttest in einer Umgebung mit niedrigen Temperaturen (reibungsloses Öffnen und Schließen ohne Verklemmen bei -20 °C)

Technische Parameter
